سیسکو Nexus 9300-GX سری سوئیچ های سیسکو N9K-C93600CD-GX

مرور کلی محصول

بر اساسسیسکو®تکنولوژی Cloud Scale، سيسکو نکسوس^®سوئیچ های 9300-GX نسل بعدی سوئیچ های ثابت سیسکو Nexus 9000 سری هستند که قادر به پشتیبانی از 400 گیگابیت اترن (GE) هستند.با افزایش موارد استفاده برای برنامه هایی که نیاز به هوش مصنوعی (AI) و یادگیری ماشین (ML) دارند، این پلتفرم به نیاز به سوئیچ های با عملکرد بالا، انرژی کارآمد و فشرده در زیرساخت شبکه پاسخ می دهد.این سوئیچ ها برای پشتیبانی از پارچه های 100G و 400G برای محیط های ارائه دهنده خدمات تلفن همراه طراحی شده اند، از جمله لبه شبکه، 5G، IoT، پلت فرم شبکه رسانه ای حرفه ای (PMN) ، and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densities، از جمله 10، 25، 50 و 200 گیگابایت در ثانیه با استفاده از شکستن. سیسکو Nexus 9300-GX حفاظت از سرمایه گذاری برای مشتریان فراهم می کند،ارائه عملکرد بالاتر برای پاسخگویی به پارچه های برگ ستون فقرات در مقیاس بالا برای حمایت از ترافیک رو به رشد برای برنامه های ابری.

سیسکو دو حالت عملیاتی را برای سوئیچ های سری سیسکو Nexus 9000 فراهم می کند. سازمان ها می توانند زیرساخت های متمرکز برنامه های سیسکو (Cisco ACI) را مستقر کنند.^®) یا حالت NX-OS سیسکو.

سیسکو ACIیک معماری جامع و هدف محور با اتوماسیون متمرکز و پروفایل های کاربردی مبتنی بر سیاست است.یک شبکه حمل و نقل قوی برای بار های کاری پویا فراهم می کند و بر روی یک ساختار شبکه ساخته شده است که پروتکل های آزموده شده با نوآوری های جدید را برای ایجاد یک شبکه بسیار انعطاف پذیر، مقیاس پذیر،و معماری انعطاف پذیر با تاخیر کماین پارچه یک شبکه را ارائه می دهد که می تواند از سخت ترین و انعطاف پذیرترین محیط های مرکز داده پشتیبانی کند.

طراحی شده برای شبکه قابل برنامه ریزی،سیسکو NX-OSسیستم عامل، پیکربندی و مدیریت را برای مشتریانی که می خواهند از مدل عملیاتی DevOps و مجموعه ابزار استفاده کنند، خودکار می کند.

سوئیچ های سیسکو نکسوس 9300

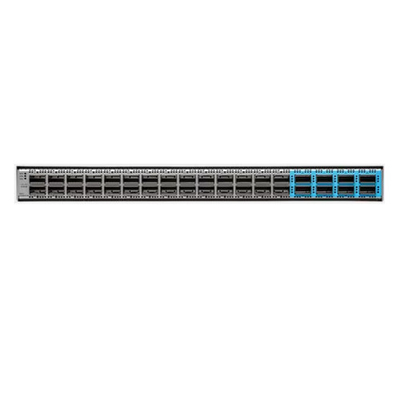

سوئیچ سیسکو Nexus 93600CD-GX یک سوئیچ 1RU است که از پهنای باند 12 Tbps و 4.0 bpp در 28 پورت ثابت 40/100G QSFP-28 و 8 پورت ثابت 10/25/40/50/100/200/400G QSFP-DD پشتیبانی می کند. 28 پورت از 10/25-Gbps پشتیبانی می کنند.لطفاً برای اطلاعات بیشتر به جدول ویژگی های زیر مراجعه کنید.

ویژگی ها و مزایا

سری سیسکو Nexus 9300-GX ویژگی ها و مزایای زیر را ارائه می دهد:

● انعطاف پذیری معماری

◦ راه حل شبکه های تعریف شده نرم افزاری (SDN) پیشرو در صنعت سیسکو و ACI سیسکو^®حمایت

◦ پشتیبانی از پارچه های مبتنی بر استاندارد VXLAN EVPN، از جمله پشتیبانی چند سایت سلسله مراتبی (بهشبکه VXLAN با MP-BGP EVPN کنترل هواپیمابرای اطلاعات بیشتر)

◦ معماری های BGP سه لایه ای، که امکان ساخت شبکه های IPv6 افقی و غیر مسدود کننده را در مقیاس وب فراهم می کند

◦ مسیریابی بخش (SR و SRv6) به شبکه اجازه می دهد تا بسته های Multiprotocol Label Switching (MPLS) و ترافیک مهندسی را بدون پروتکل رزرو منابع (RSVP) مهندسی ترافیک (TE) ارسال کند.این یک جایگزین کنترل هواپیما برای افزایش مقیاس پذیری شبکه و مجازی سازی فراهم می کند

◦ پشتیبانی کامل از پروتکل برای لایه 3 (v4 و v6) مجموعه پروتکل های مسیریابی تک و چندرسانه ای، از جمله BGP، اولین مسیر کوتاه ترین راه باز (OSPF) ،پروتکل روتینگ دروازه داخلی پیشرفته (EIGRP)پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2) ، پروتکل مستقل چندرسانه ای حالت کم (PIM-SM) ، چندرسانه ای خاص منبع (SSM) و پروتکل کشف منبع چندرسانه ای (MSDP)

● قابلیت برنامه ریزی گسترده

◦ اتوماسیون روز صفر از طریق Power On Auto Provisioning (POAP) ، که به شدت زمان تهیه را کاهش می دهد

◦ ادغام های پیشرو در صنعت برای برنامه های مدیریت پیکربندی DevOps، مانند Ansible، Chef، Puppet و SALT.پشتیبانی گسترده از مدل های بومی YANG و استاندارد صنعت OpenConfig از طریق RESTCONF/NETCONF

◦ APIs همه جانبه برای تمام توابع CLI (CLI) (RPC مبتنی بر JSON بر روی HTTP / HTTP)

● مقیاس پذیری بالا، انعطاف پذیری و امنیت

◦ جداول انتقال انعطاف پذیر از حداکثر یک میلیون ورودی مشترک در مدل های GX پشتیبانی می کنند. استفاده انعطاف پذیر از فضای TCAM اجازه می دهد تا تعریف سفارشی از قالب های لیست کنترل دسترسی (ACL)

● مدیریت هوشمند بافر

◦ این پلت فرم ارائه می دهد سیسکو نوآورانهمدیریت هوشمند بافر,که توانایی تمایز جریان موش ها و فیل ها را ارائه می دهد و بر اساس نیازهای انتقال شبکه خود در صورت ازدحام پیوند، طرح های مدیریت صف های مختلف را برای آنها اعمال می کند.

◦ عملکردهای مدیریت بافر هوشمند شامل:

◦ تقریباً افتادن عادلانه (AFD) با تله فیل (ETRAP). AFD با استفاده از ETRAP جریان فیل های طولانی عمر را از جریان موش های کوتاه مدت متمایز می کند.AFD جریان موش ها را از الگوریتم سقوط معاف می کند تا جریان موش ها سهم منصفانه ای از پهنای باند را بدون گرسنگی توسط جریان فیل های گرسنه پهنای باند دریافت کنند.همچنین، AFD جریان فیل ها را ردیابی می کند و آنها را به الگوریتم AFD در صف خروج در نظر می گیرد تا سهم منصفانه خود را از پهنای باند به آنها بدهد.

◦ ETRAP تعداد بایت جریان های ورودی را اندازه گیری می کند و این را با آستانه ETRAP تعریف شده توسط کاربر مقایسه می کند. پس از عبور از آستانه، آن را به یک جریان فیل تبدیل می کند

◦ اولویت بندی پکیج پویا (DPP) توانایی جدا کردن جریان موش و جریان فیل را به دو صف مختلف فراهم می کند تا فضای بافر به طور مستقل به آنها اختصاص داده شود.جریان موش ها ٬ حساس به ازدحام و تاخیر ٬ می توانند اولویت صف را داشته باشند و از سفارش مجدد اجتناب کنند که به جریان های فیل اجازه می دهد پهنای باند لینک کامل را بگیرند

● دسترسی مستقیم به حافظه (RDMA) از طریق اترنت همگرایی شده پشتیبانی از RoCE

◦ این پلت فرم حمل و نقل بدون ضرر برای دسترسی مستقیم به حافظه از راه دور (RDMA) را از طریق اتریتن همگرا با پشتیبانی از پروتکل های Data Center Bridging (DCB) ارائه می دهد:

◦ کنترل جریان مبتنی بر اولویت (PFC) جلوگیری از سقوط در شبکه و گسترش فریم توقف در هر کلاس اولویت

◦ انتخاب پیشرفته انتقال (ETS) در شرایط اختلاف شبکه، پهنای باند را برای هر کلاس اولویت ذخیره می کند

◦ پروتکل تبادل پل مرکز داده (DCBX) می تواند اطلاعات اولویت و پهنای باند را با نقاط پایان کشف و مبادله کند

◦ این پلت فرم همچنین از اطلاع رسانی فشرده سازی صریح (ECN) پشتیبانی می کند که بدون کاهش ترافیک ، با علامت گذاری بسته هایی که دچار فشرده سازی شده اند ، اطلاع رسانی از انتهای به انتهای هر جریان IP را فراهم می کند.این پلتفرم قادر به ردیابی آمار ECN است.، از جمله تعداد بسته های مشخص شده که دچار انبساط شده اند

● همگرایی LAN و SAN

◦ پشتیبانی Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) به مدیر شبکه امکان می دهد تا ID دامنه و نقاط مدیریت را در یک شبکه Fibre Channel کنترل کند.این ویژگی شبکه های LAN و SAN را در یک شبکه بدون ضرر فعال می کند، شبکه ایثرنتی قابل اعتماد

● دسترسی بالا به سخت افزار و نرم افزار

◦ تکنولوژی Virtual Port-Channel (vPC) از طریق حذف پروتکل Spanning Tree (STP) ، چند مسیر لایه 2 را فراهم می کند.همچنین امکان استفاده کامل از پهنای باند دوقطبی و تاپولوژی های منطقی لایه 2 را بدون نیاز به تغییر مدل های مدیریت و استقرار موجود فراهم می کند

◦ مسیریابی 64 طرفه MultiPath با هزینه برابر (ECMP) امکان استفاده از طرح های درخت چربی لایه 3 را فراهم می کند. این ویژگی به سازمان ها کمک می کند تا از تنگنا های شبکه جلوگیری کنند، انعطاف پذیری را افزایش دهند،و اضافه کردن ظرفیت با کمترین اختلال در شبکه

◦ قابلیت های پیشرفته راه اندازی مجدد شامل پاک کردن داغ و سرد است

◦ سوئیچ ها از واحد های تامین برق (PSU) قابل تعویض گرم و فن ها با N + 1 استفاده می کنند

● سیستم عامل نرم افزاری Cisco NX-OS با نوآوری های جامع و اثبات شده

◦ یک تصویر باینری واحد از هر سوئیچ در سری سیسکو نکسوس 9000 پشتیبانی می کند، مدیریت تصویر را ساده می کند. سیستم عامل ماژولار است، با یک فرآیند اختصاصی برای هر پروتکل مسیریابی:طرحی که نقص ها را در حالی که در دسترس بودن را افزایش می دهد جدا کند. در صورت خرابی فرآیند، فرآیند را می توان بدون از دست دادن حالت دوباره راه اندازی کرد. سیستم عامل از پاکسازی گرم و سرد و تشخیص آنلاین پشتیبانی می کند

◦ مدیر شبکه مرکز داده (DCNM) پلت فرم مدیریت شبکه برای تمام پیاده سازی های Cisco NX-OS است که شامل معماری های جدید پارچه، پارچه IP برای رسانه،و استفاده از شبکه های ذخیره سازی برای مرکز داده های سیسکو Nexus. تسهیل تخصیص از روز به دقیقه و ساده سازی استقرار از روز صفر تا روز N. کاهش چرخه های عیب یابی با دید عملیاتی گرافیکی برای توپولوژی، بافت شبکه،و زیرساخت ها. خطاهای پیکربندی را از بین ببرید و تغییر مداوم را در حلقه بسته با مدل های پیاده سازی قالب و هشدار مطابقت پیکربندی با اصلاح خودکار خودکار کنید.لذت بردن از یک خلاصه سلامت در زمان واقعی برای پارچه، دستگاه ها و توپولوژی. دید مرتبط برای پارچه (تحت پوشش، پوشش، نقاط پایانی مجازی و فیزیکی) ، از جمله تجسم محاسباتی با VMware

◦ نظارت بر ترافیک شبکه با سیسکو Nexus Data Broker ساخت ساده، مقیاس پذیر،و نقاط دسترسی تست شبکه (TAPs) و تحلیلگر پورت سوئیچ شده سیسکو (SPAN) برای نظارت و تجزیه و تحلیل ترافیک شبکه

● موتور اطمینان شبکه سیسکو (NAE)

◦ سیسکو NAE به طور مداوم بررسی می کند که آیا زیرساخت شبکه مطابق با هدف سیاست کار می کند. این قدرت مدل های ریاضی را برای استدلال از طرف اپراتور در سیاست استفاده می کند،پیکربندیNAE می تواند به طور دقیق مشکلات را در شبکه نشان دهد، تشخیص دهد که کدام برنامه یا بخشی از شبکه تحت تاثیر قرار می گیرد، علت اصلی مشکل را شناسایی کند.و پیشنهاد می کنم که چطور درستش کنیمروش تأیید مداوم آن عملیات روز دوم را از حالت واکنش به حالت فعال تبدیل می کند و این کار را بدون استفاده از هر نوع داده بسته انجام می دهد.NAE کمک می کند تا با پیش بینی تاثیر تغییرات از قطع برق جلوگیری شودNAE همچنین به اطمینان از امنیت شبکه و انطباق بخش ها کمک می کند. برای کسب اطلاعات بیشتر در مورد NAE، مراجعه کنید:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

مشخصات سوئیچ سری سیسکو Nexus 9300-GX

سری Cisco Nexus GX همچنین پشتیبانی از قابلیت ACI single-chip back-and-leaf را معرفی می کند تا مشتریان بتوانند از یک دستگاه سری GX استفاده کنند.یا در ACI ستون فقرات یا ACI برگ گسترش برای گسترش کاملا انعطاف پذیر.
