سیسکو Nexus 9300-FX سری سوئیچ سیسکو N9K-C93180YC-FX

مرور کلی محصول

سيسکو نکسوس^®سوئیچ های سری 9300-FX متعلق به سیستم عامل ثابت سیسکو Nexus 9000 بر اساستکنولوژی Cisco Cloud Scaleاین پلتفرم از استقرار مقیاس ابری مقرون به صرفه، تعداد بیشتری از نقاط پایان و خدمات ابری با امنیت نرخ سیم و تلمیتری پشتیبانی می کند.این پلت فرم بر اساس معماری سیستم مدرن طراحی شده است تا عملکرد بالا را ارائه دهد و نیازهای در حال تکامل مراکز داده بسیار مقیاس پذیر و شرکت های در حال رشد را برآورده کند..

سوئیچ های سری سیسکو Nexus 9300-FX گزینه های مختلفی را برای انتقال شفاف مراکز داده موجود از سرعت 100 Mbps، 1 Gbps و 10 Gbps به 25 Gbps در سرور ارائه می دهند.و از سرعت ۱۰ و ۴۰ گیگابایت در ثانیه تا ۵۰ و ۱۰۰ گیگابایت در ثانیه در لایه جمع آوریاین پلتفرم ها حفاظت از سرمایه گذاری برای مشتریان را فراهم می کنند، با ارائه بافرهای بزرگ، انعطاف پذیری بسیار انعطاف پذیر لایه 2 و لایه 3،و عملکرد برای پاسخگویی به نیازهای در حال تغییر مراکز داده مجازی و محیط های ابر خودکار.

سیسکو دو حالت عملیاتی برای سوئیچ های سری نکسوس 9000 ارائه می دهد. سازمان ها می توانند ازنرم افزار Cisco NX-OSبرای استقرار سوئیچ ها در محیط های سوئیچ استاندارد سیسکو نکسوس ( حالت NX-OS) سازمان ها همچنین می توانند زیرساخت هایی را که آماده پشتیبانی اززیرساخت های متمرکز بر برنامه های سیسکو(Cisco ACI)^TM) پلتفرم برای استفاده کامل از یک رویکرد خودکار، مبتنی بر سیاست، مدیریت سیستم (طریق ACI).

سوئیچ های سری سیسکو Nexus 9300-FX

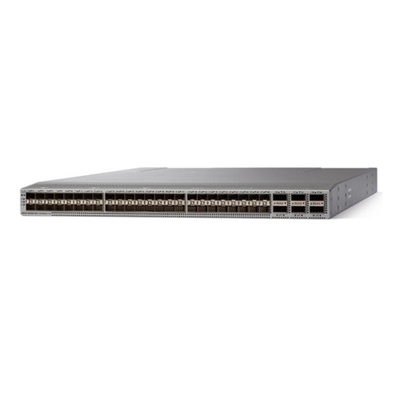

سوئیچ Cisco Nexus 93180YC-FX یک سوئیچ 1RU با تاخیر کمتر از 1 میکرو ثانیه است که از پهنای باند 3.6 Tbps و 1.2 bpps پشتیبانی می کند. 48 پورت لینک پایین در 93180YC-FX قادر به پشتیبانی از 1-، 10،یا 25 گیگابایت در هر ساعت اترنت یا 16 گیگابایت در هر ساعت، پورت های کانال فیبر 32 گیگابایت در ثانیه ایجاد یک نقطه همگرایی برای ذخیره سازی اصلی، سرورهای محاسباتی و منابع ذخیره سازی پشتی در بالای قفسه.

این پیوند بالا می تواند تا شش پورت 40 و 100 گیگابایت در ثانیه یا ترکیبی از اتصال 1-، 10، 25، 40، 50 و 100 گیگابایت در ثانیه را پشتیبانی کند و گزینه های مهاجرت انعطاف پذیر را ارائه دهد.

این سوئیچ سازگار با IEEE است ، FC-FEC و RS-FEC برای پشتیبانی از 25 گیگابایت فعال شده است. همه پورت ها از رمزگذاری MACsec با نرخ سیم پشتیبانی می کنند. لطفاً برای فعال کردن ویژگی های سیستم عامل به بخش راهنمای مجوز مراجعه کنید.

ویژگی ها و مزایا

سری سیسکو Nexus 9300-FX ویژگی ها و مزایای زیر را ارائه می دهد:

● انعطاف پذیری معماری

◦ راه حل شبکه های تعریف شده نرم افزاری پیشرو در صنعت سیسکو ACI^TMحمایت.

◦ پشتیبانی از پارچه های مبتنی بر استاندارد VXLAN EVPN، از جمله پشتیبانی چند سایت سلسله مراتبی (بهشبکه VXLAN با MP-BGP EVPN Control Planeبرای اطلاعات بیشتر).

◦ معماری های BGP سه لایه ای، که امکان ساخت شبکه های IPv6 افقی و غیر مسدود کننده را در مقیاس وب فراهم می کند.

◦ مسیریابی بخش به شبکه اجازه می دهد تا بسته های Multiprotocol Label Switching (MPLS) را ارسال کند و ترافیک مهندسی را بدون پروتکل رزرو منابع (RSVP) مهندسی ترافیک (TE) انجام دهد.این یک جایگزین کنترل هواپیما برای افزایش مقیاس پذیری شبکه و مجازی سازی فراهم می کند.

◦ پشتیبانی کامل از پروتکل برای لایه 3 (v4/v6) مجموعه پروتکل های مسیریابی تک پخش و چند پخش، از جمله BGP، Open Shortest Path First (OSPF) ، Enhanced Interior Gateway Routing Protocol (EIGRP) ،پروتکل اطلاعات مسیریابی نسخه 2 (RIPv2)، پروتکل مستقل چندرسانه ای حالت کم (PIM-SM) ، چندرسانه ای خاص منبع (SSM) و پروتکل کشف منبع چندرسانه ای (MSDP).

● قابلیت برنامه ریزی گسترده

◦ اتوماسیون روز صفر از طریق قدرت بر روی تامین خودکار، به شدت کاهش زمان تامین.

◦ ادغام پیشرو در صنعت برای برنامه های مدیریت پیکربندی DevOps پیشرو: Ansible، Chef، Puppet، SALTپشتیبانی گسترده از مدل Native YANG و استاندارد صنعت OpenConfig از طریق RESTCONF/NETCONF.

◦ API های همه جانبه برای تمام توابع CLI سوئیچ (RPC مبتنی بر JSON در HTTP / HTTPs).

● مقیاس پذیری بالا، انعطاف پذیری و امنیت

◦ جدول های انتقال انعطاف پذیر از 2 میلیون ورودی مشترک در مدل های FX پشتیبانی می کنند. استفاده انعطاف پذیر از فضای TCAM اجازه می دهد تا تعریف سفارشی از قالب های لیست کنترل دسترسی (ACL) ایجاد شود.

◦ پشتیبانی از IEEE 802.1ae MAC Security (MACsec) در تمام پورت های مدل های 9300-FX با سرعت بیشتر یا برابر با 10 گیگابایت در ثانیه، اجازه رمزگذاری ترافیک در لایه فیزیکی را می دهد و سرور امن را فراهم می کند.برگ مرزی، و اتصال برگ به ستون فقرات.

● مدیریت هوشمند بافر

◦ این پلت فرم ارائه می دهد سیسکو نوآورانهمدیریت هوشمند بافر، که توانایی تمایز جریان موش و فیل را ارائه می دهد و برنامه های مختلف مدیریت صف را بر اساس نیازهای انتقال شبکه خود در صورت ازدحام پیوند به آنها اعمال می کند.

◦ عملکردهای مدیریت بافر هوشمند عبارتند از:

◦ تقریباً افتادن عادلانه (AFD) با تله فیل (ETRAP). AFD با استفاده از ETRAP جریان های فیل طولانی عمر را از جریان های موش کوتاه مدت متمایز می کند.AFD جریان موش ها را از الگوریتم سقوط معاف می کند تا جریان موش ها سهم منصفانه ای از پهنای باند را بدون گرسنگی توسط جریان فیل های گرسنه پهنای باند دریافت کنند.همچنین، AFD جریان فیل ها را ردیابی می کند و آنها را در صف خروج به الگوریتم AFD اختصاص می دهد تا سهم منصفانه خود را از پهنای باند اعطا کند.

◦ ETRAP تعداد بایت جریان های ورودی را اندازه گیری می کند و این را با آستانه تعیین شده توسط کاربر مقایسه می کند. پس از عبور یک جریان از آستانه، آن را به یک جریان فیل تبدیل می کند.

◦ اولویت بندی پکیج پویا (DPP) توانایی جدا کردن جریان موش و جریان فیل را به دو صف مختلف فراهم می کند تا فضای بافر به طور مستقل به آنها اختصاص داده شود.جريان موش ها، حساس به ازدحام و تاخیر می تواند اولویت صف و جلوگیری از سفارش مجدد است که اجازه می دهد تا جریان فیل به طول باند لینک کامل را.

● RDME بر روی اترنت همگام پشتیبانی RoCE

◦ پلت فرم حمل و نقل بدون ضرر برای RDMA را از طریق اترنت تبدیل شده با پشتیبانی از پروتکل های DCB ارائه می دهد:

◦ کنترل جریان مبتنی بر اولویت (PFC) برای جلوگیری از سقوط در شبکه و توقف گسترش فریم برای هر کلاس اولویت.

◦ انتخاب انتقال پیشرفته (ETS) برای ذخیره پهنای باند برای هر کلاس اولویت در شرایط اختلاف شبکه.

◦ پروتکل تبادل پل های مرکز داده (DCBX) برای کشف و مبادله اطلاعات اولویت و پهنای باند با نقاط پایانی.

◦ این پلت فرم همچنین از اطلاعیه ی فشرده سازی صریح (ECN) پشتیبانی می کند که بدون کاهش ترافیک، با علامت گذاری بسته هایی که دچار فشرده سازی شده اند، اطلاعیه ای از انتهای به انتهای هر جریان IP را فراهم می کند.این پلتفرم قادر به ردیابی آمار ECN از تعداد بسته های مشخص شده است که دچار ازدحام شده اند.

● همگرایی LAN و SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesاین ویژگی شبکه های متقابل LAN و SAN را بر روی یک شبکه ایثرنت بدون ضرر و قابل اعتماد فعال می کند.

● سخت افزار و نرم افزار در دسترس بودن بالا

◦ تکنولوژی Virtual Port-Channel (vPC) از طریق حذف پروتکل Spanning Tree، چند مسیر لایه 2 را فراهم می کند.همچنین امکان استفاده کامل از پهنای باند دوقطبی و تاپولوژی های منطقی لایه 2 را بدون نیاز به تغییر مدل های مدیریت و استقرار موجود فراهم می کند.

◦ مسیریابی 64 طرفه MultiPath با هزینه برابر (ECMP) امکان استفاده از طرح های درخت چربی لایه 3 را فراهم می کند. این ویژگی به سازمان ها کمک می کند تا از تنگنا های شبکه جلوگیری کنند، انعطاف پذیری را افزایش دهند،و اضافه کردن ظرفیت با کمترین اختلال در شبکه.

◦ قابلیت های پیشرفته راه اندازی مجدد شامل پاک کردن داغ و سرد است.

◦ این سوئیچ ها از واحد های تامین برق (PSU) قابل تعویض گرم و فن ها با افزایشی N + 1 استفاده می کنند.

● سیستم عامل نرم افزاری Cisco NX-OS با نوآوری های جامع و اثبات شده

◦ یک تصویر باینری که از هر سوئیچ در سری سیسکو Nexus 9000 پشتیبانی می کند، مدیریت تصویر را ساده می کند. سیستم عامل ماژولار است، با یک فرآیند اختصاصی برای هر پروتکل مسیریابی:طرحی که نقص ها را در حالی که در دسترس بودن را افزایش می دهد جدا کند. در صورت خرابی فرآیند، فرآیند را می توان بدون از دست دادن حالت دوباره راه اندازی کرد. سیستم عامل از پاک کردن داغ و سرد و تشخیص آنلاین پشتیبانی می کند.

◦ مدیر شبکه مرکز داده (DCNM) پلت فرم مدیریت شبکه برای تمام استقرار های فعال NX-OS است که شامل معماری های جدید پارچه، پارچه IP برای رسانه،و استفاده از شبکه های ذخیره سازی برای سیسکو نکسوس^®سرعت بخشیدن به روزها به دقیقه ها و ساده کردن پیاده سازی ها از روز صفر تا روز Nکاهش چرخه های عیب یابی با دید عملیاتی گرافیکی برای توپولوژیاز بین بردن اشتباهات پیکربندی و اتوماسیون تغییرات مداوم در یک حلقه بستهبا مدل های استقرار الگویی و مطابقت پیکربندی هشدار با اصلاح خودکار. خلاصه وضعیت در زمان واقعی برای پارچه ، دستگاه ها و توپولوژی. دید مرتبط برای پارچه (تحت پوشش ، پوشش ، نقاط نهایی مجازی و فیزیکی) ، از جمله تجسم محاسباتی با VMware.

◦ نظارت بر ترافیک شبکه با سیسکو Nexus Data Broker ساخت ساده، مقیاس پذیر،و نقاط دسترسی تست شبکه (TAPs) و تحلیلگر پورت سوئیچ شده سیسکو (SPAN) برای نظارت و تجزیه و تحلیل ترافیک شبکه.

● موتور اطمینان شبکه سیسکو (NAE)

◦ سیسکو NAE به طور مداوم بررسی می کند که آیا زیرساخت شبکه مطابق با هدف سیاست کار می کند و از قدرت مدل های ریاضی برای استدلال به نمایندگی از اپراتور در سیاست استفاده می کند،پیکربندی و سطح حالت پویاNAE می تواند به طور دقیق مشکلات را در شبکه نشان دهد، تشخیص دهد که کدام برنامه یا بخشی از شبکه تحت تاثیر قرار می گیرد، علت اصلی مشکل و پیشنهاد چگونگی حل آن است.روش تأیید مداوم آن عملیات روز دوم را از حالت واکنش به حالت فعال تبدیل می کند و این کار را بدون استفاده از داده های بسته انجام می دهدNAE کمک می کند تا با پیش بینی تاثیر تغییرات، کاهش حوادث مربوط به شبکه IT و کاهش متوسط زمان تعمیر تا 66٪ از قطع شدن جلوگیری شود.NAE همچنین به اطمینان از امنیت شبکه و انطباق بخش ها کمک می کندبرای کسب اطلاعات بیشتر در مورد NAE، مراجعه کنیدhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

مشخصات سوئیچ سری سیسکو Nexus 9300-FX

جدول 3 مشخصات عملکرد و مقیاس پذیری برای سوئیچ های سری سیسکو Nexus 9300-FX را فهرست می کند.
