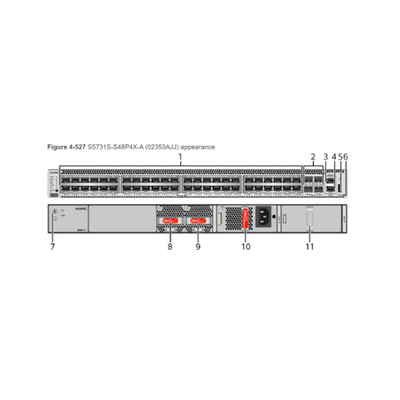

1	چهل و هشت پورت PoE+ 10/100/1000BASE-T	2	چهار پورت 10GE SFP+ ماژول ها و کابل های قابل اجرا: ماژول نوری جنرال الکتریک ماژول نوری GE-CWDM ماژول نوری GE-DWDM ماژول مس جنرال الکتریک (سنگر خودکار 100M/1000M) ماژول نوری 10GE SFP+ (OSXD22N00 پشتیبانی نمی شود) ماژول نوری 10GE-CWDM ماژول نوری 10GE-DWDM کابل های مسی پرسرعت 1 متر، 3 متر، 5 متر و 10 متر SFP+ کابل های 3 متری و 10 متری SFP+ AOC کابل‌های مسی اختصاصی 0.5 متری و 1.5 متری SFP+ (برای انباشته شدن با پیکربندی صفر استفاده می‌شود)
3	یک پورت کنسول	4	یک پورت مدیریت ETH
5	یک پورت USB	6	یک دکمه PNP اطلاع: برای بازگرداندن تنظیمات کارخانه و تنظیم مجدد سوئیچ، دکمه را حداقل 6 ثانیه نگه دارید. برای تنظیم مجدد سوئیچ، دکمه را فشار دهید. تنظیم مجدد سوئیچ باعث قطع سرویس می شود.هنگام فشار دادن دکمه PNP احتیاط کنید.
7	پیچ زمین توجه داشته باشید: با a استفاده می شودکابل زمین.	8	شیار ماژول فن 1 توجه داشته باشید: ماژول فن قابل اجرا:FAN-023A-B (جعبه فن (B، اگزوز جانبی پنل FAN))
9	شیار ماژول فن 2 توجه داشته باشید: ماژول فن قابل اجرا:FAN-023A-B (جعبه فن (B، اگزوز جانبی پنل FAN))	10	شیار ماژول پاور 1 توجه داشته باشید: ماژول برق قابل اجرا: PAC1000S56-CB (02312KND: 1000 W PoE AC & 240 V DC Power Module) PAC1000S56-CB (02312KND-001: 1000 W PoE AC&240 V DC Power Module)(قابل استفاده در V200R019C10 و نسخه های بعدی) PAC1000S56-DB (ماژول برق 1000 W PoE AC و 240 V DC)(قابل استفاده در V200R020C10 و نسخه های بعدی) PDC1000S56-CB (ماژول برق 1000 W PoE DC)(قابل استفاده در V200R021C00 و نسخه های بعدی) PAC600S56-CB (ماژول برق 600 وات AC و 240 ولت DC (پشت به جلو، اگزوز جانبی پانل برق))(قابل استفاده در V200R021C10 و نسخه های بعدی)
11	شیار ماژول پاور 2 توجه داشته باشید: ماژول برق قابل اجرا: PAC1000S56-CB (02312KND: 1000 W PoE AC & 240 V DC Power Module) PAC1000S56-CB (02312KND-001: 1000 W PoE AC&240 V DC Power Module)(قابل استفاده در V200R019C10 و نسخه های بعدی) PAC1000S56-DB (ماژول برق 1000 W PoE AC و 240 V DC)(قابل استفاده در V200R020C10 و نسخه های بعدی) PDC1000S56-CB (ماژول برق 1000 W PoE DC)(قابل استفاده در V200R021C00 و نسخه های بعدی) PAC600S56-CB (ماژول برق 600 وات AC و 240 ولت DC (پشت به جلو، اگزوز جانبی پانل برق))(قابل استفاده در V200R021C10 و نسخه های بعدی)	-	-

صفت	شرح
نوع رابط	RJ45
رعایت استانداردها	IEEE802.3، IEEE802.3u، IEEE802.3ab
حالت کار	سنجش خودکار 10/100/1000 مگابیت بر ثانیه
حداکثر فاصله انتقال	100 متر

صفت	شرح
نوع رابط	LC/PC
ویژگی های پورت نوری	به ماژول نوری استفاده شده بستگی دارد
رعایت استانداردها	IEEE802.3ae
حالت کار	حسگر خودکار GE/10GE

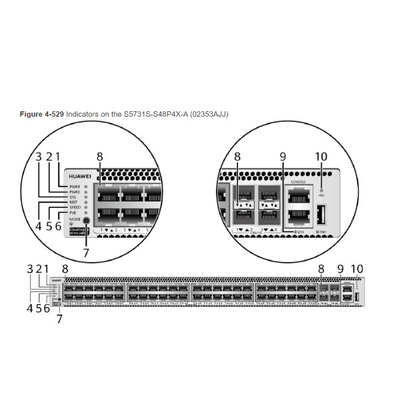

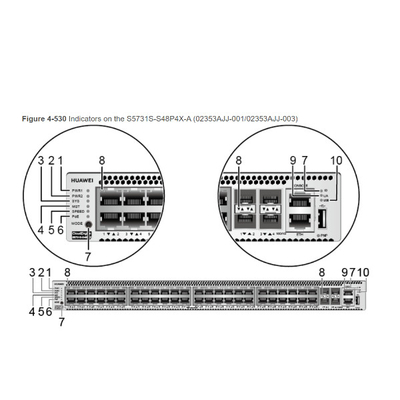

خیر	شاخص	نام	رنگ	وضعیت	شرح
1	PWR1	نشانگر ماژول پاور	-	خاموش	هیچ ماژول برقی در شیار ماژول برق 1 موجود نیست، یا سوئیچ فقط یک ماژول برق دارد اما ماژول برق به طور معمول کار نمی کند.
			سبز	ثابت در	یک ماژول پاور در شیار ماژول برق 1 نصب شده است و به طور معمول کار می کند.
			رنگ زرد	ثابت در	سوئیچ دارای دو ماژول برق نصب شده است.هر یک از شرایط زیر در شیار ماژول برق 1 رخ می دهد: یک ماژول برق در این اسلات موجود است اما به منبع تغذیه متصل نیست. ماژول برق در این اسلات از کار افتاده است.
2	PWR2	نشانگر ماژول پاور	-	خاموش	هیچ ماژول برقی در شیار ماژول برق 2 موجود نیست، یا سوئیچ فقط یک ماژول برق دارد اما ماژول برق به طور معمول کار نمی کند.
			سبز	ثابت در	یک ماژول پاور در شیار ماژول برق 2 نصب شده است و به طور معمول کار می کند.
			رنگ زرد	ثابت در	سوئیچ دارای دو ماژول برق نصب شده است.هر یک از شرایط زیر در شیار ماژول برق 2 رخ می دهد: یک ماژول برق در این اسلات موجود است اما به منبع تغذیه متصل نیست. ماژول برق در این اسلات از کار افتاده است.
3	SYS	نشانگر وضعیت سیستم	-	خاموش	سیستم در حال اجرا نیست.
			سبز	چشمک زدن سریع	سیستم در حال راه اندازی است.
			سبز	ثابت در	در مرحله آماده سازی راه اندازی سیستم، نشانگر SYS سبز ثابت است که حداکثر 30 ثانیه دوام می آورد.
			سبز	پلک زدن آهسته	سیستم به طور عادی کار می کند.
			قرمز	ثابت در	سیستم پس از ثبت نام به طور معمول کار نمی کند، یا زنگ فن یا هشدار دما ایجاد شده است.
4	MST	نشانگر پشته	-	خاموش	اگر حالت نشانگر را تغییر نمی‌دهید (پیش‌فرض): سوئیچ یک سوئیچ در حالت آماده‌به‌کار یا کلیدی در یک پشته است یا عملکرد انباشتگی روی سوئیچ فعال نیست. اگر حالت نشانگر را تغییر می دهید: حالت پشته انتخاب نشده است.
			سبز	ثابت در	حالت پشته انتخاب شده است.سوئیچ یک سوئیچ آماده به کار یا slave در یک پشته است و نشانگرهای پورت سرویس شناسه پشته سوئیچ را نشان می دهد.
			سبز	چشمک زدن	اگر حالت نشانگر را تغییر نمی‌دهید (پیش‌فرض): سوئیچ کلید اصلی در یک پشته یا یک سوئیچ مستقل است که عملکرد انباشتگی فعال است. اگر حالت نشانگر را تغییر می دهید: حالت پشته انتخاب شده است.سوئیچ یک سوئیچ اصلی در یک پشته یا یک سوئیچ مستقل است و نشانگرهای پورت سرویس شناسه پشته سوئیچ اصلی را نشان می دهد.پس از 45 ثانیه، نشانگرهای پورت سرویس به طور خودکار به حالت وضعیت باز می گردند.
5	سرعت	نشانگر سرعت	-	خاموش	حالت سرعت انتخاب نشده است.
5	سرعت	نشانگر سرعت	سبز	ثابت در	حالت سرعت انتخاب شده است و نشانگرهای پورت سرویس سرعت هر پورت را نشان می دهد.
6	PoE	نشانگر PoE	-	خاموش	حالت PoE انتخاب نشده است.
6	PoE	نشانگر PoE	سبز	ثابت در	حالت PoE انتخاب شده است و نشانگرهای پورت سرویس وضعیت PoE هر پورت را نشان می دهد.
7	حالت	دکمه سوئیچ حالت	-	-	وقتی این دکمه را یک بار فشار دهید، نشانگرهای پورت سرویس به حالت پشته تغییر می کنند و شناسه پشته سوئیچ محلی را نشان می دهند. هنگامی که این دکمه را برای بار دوم فشار می دهید، نشانگرهای پورت سرویس به حالت سرعت تغییر می کنند و سرعت هر پورت سرویس را نشان می دهند. هنگامی که این دکمه را برای بار سوم فشار می دهید، نشانگرهای پورت سرویس به حالت PoE تغییر می کند و وضعیت PoE هر پورت سرویس را نشان می دهد. هنگامی که این دکمه را برای بار چهارم فشار می دهید، نشانگرهای پورت سرویس به حالت پیش فرض باز می گردند و وضعیت اتصال و فعالیت پیوند هر پورت سرویس را نشان می دهند. اگر تا 45 ثانیه دکمه MODE را فشار ندهید، نشانگرهای پورت سرویس به حالت پیش فرض باز می گردند.در این حالت نشانگرهای SPEED و PoE خاموش هستند.
	شناسه	نشانگر شناسه توجه داشته باشید: دکمه سوئیچ حالت روی02353AJJدارای نشانگر شناسه	-	خاموش	نشانگر ID استفاده نمی شود (وضعیت پیش فرض).
	شناسه		آبی	ثابت در	نشانگر سوئیچ را برای نگهداری مشخص می کند.نشانگر ID را می توان از راه دور روشن یا خاموش کرد تا به مهندسان میدانی کمک کند سوئیچ را برای نگهداری پیدا کنند.
8	-	نشانگر پورت سرویس	معانی نشانگرهای پورت سرویس در حالت های مختلف متفاوت است.برای جزئیات، نگاه کنیدجدول 4-1355وجدول 4-1356.
9	ETH	نشانگر پورت ETH	-	خاموش	پورت ETH متصل نیست.
			سبز	ثابت در	پورت ETH متصل است.
			سبز	چشمک زدن	پورت ETH در حال ارسال یا دریافت داده است.
10	-	نشانگر استقرار مبتنی بر USB	-	خاموش	هیچ درایو فلش USB به سوئیچ متصل نیست. پورت USB آسیب دیده است. نشانگر آسیب دیده است. درایو فلش USB هیچ فایل پیکربندی ندارد و نمی توان از آن برای استقرار استفاده کرد. سوئیچ با استفاده از درایو فلش USB ارتقا یافته و در حال راه اندازی مجدد است.
			سبز	ثابت در	استقرار مبتنی بر USB تکمیل شده است.
			سبز	چشمک زدن	سیستم در حال خواندن داده ها از درایو فلش USB است.
			رنگ زرد	ثابت در	سوئیچ تمام فایل های مورد نیاز را کپی کرده و بررسی فایل را تکمیل کرده است.درایو فلش USB را می توان از سوئیچ جدا کرد.
			قرمز	چشمک زدن	هنگامی که سیستم در حال اجرای فایل پیکربندی یا خواندن داده ها از درایو فلش USB است، خطایی رخ داده است.

حالت نمایش	رنگ	وضعیت	شرح
حالت پیش فرض	-	خاموش	پورت متصل نیست یا خاموش شده است.
	سبز	ثابت در	یک لینک در پورت ایجاد شده است.
	سبز	چشمک زدن	پورت در حال ارسال یا دریافت داده است.
حالت پشته MST	سبز	خاموش	نشانگرهای پورت شناسه پشته سوئیچ را نشان نمی دهند.
		ثابت در	سوئیچ کلید اصلی در یک پشته نیست. اگر نشانگر یک پورت ثابت باشد، شماره این پورت شناسه پشته سوئیچ است. اگر نشانگرهای پورت های 1 تا 9 ثابت باشند، شناسه پشته سوئیچ 0 است.
		چشمک زدن	سوئیچ کلید اصلی در یک پشته است. اگر نشانگر یک پورت چشمک می زند، شماره این پورت شناسه پشته سوئیچ است. اگر نشانگرهای پورت های 1 تا 9 چشمک بزنند، شناسه پشته سوئیچ 0 است.
حالت سرعت	-	خاموش	پورت متصل نیست یا خاموش شده است.
	سبز	ثابت در	پورت 10M/100M/1000M: پورت با سرعت 10 مگابیت بر ثانیه یا 100 مگابیت بر ثانیه کار می کند.
	سبز	چشمک زدن	پورت 10M/100M/1000M: پورت با سرعت 1000 مگابیت بر ثانیه کار می کند.
حالت PoE	-	خاموش	پورت برق را برای یک دستگاه برقی (PD) تامین نمی کند.
	سبز	ثابت در	پورت برق یک PD را تامین می کند.
	سبز	چشمک زدن	توان PD متصل به پورت از ظرفیت پورت یا آستانه توان پیکربندی شده روی پورت بیشتر است.از طرف دیگر، PD با استانداردهای IEEE مطابقت ندارد.

ماژول برق 1	ماژول برق 2	قدرت PoE موجود	حداکثر تعداد پورت (کاملاً بارگذاری شده)
1000 وات AC (220 ولت) 1000 وات DC	–	760 وات	802.3af (15.4 وات در هر پورت): 48 802.3at (30 وات در هر پورت): 25
1000 وات AC (110 ولت)	–	665 وات	802.3af (15.4 وات در هر پورت): 43 802.3at (30 وات در هر پورت): 22
1000 وات AC (220 ولت) 1000 وات DC	1000 وات AC (220 ولت) 1000 وات DC	1600 وات	802.3af (15.4 وات در هر پورت): 48 802.3at (30 وات در هر پورت): 48
1000 وات AC (110 ولت) 1000 وات DC	1000 وات AC (110 ولت)	نسخه های زودتر از V200R021C10: 1330 وات V200R021C10 و نسخه های بعدی: 1520 وات	802.3af (15.4 وات در هر پورت): 48 802.3at (30 وات در هر پورت): 48
600 وات AC (220 ولت)	–	380 وات	802.3af (15.4 وات در هر پورت): 24 802.3at (30 وات در هر پورت): 12
600 وات AC (110 ولت)	–	95 وات	802.3af (15.4 وات در هر پورت): 6 802.3at (30 وات در هر پورت): 3
600 وات AC (220 ولت)	600 وات AC (220 ولت)	950 وات	802.3af (15.4 وات در هر پورت): 48 802.3at (30 وات در هر پورت): 31
600 وات AC (110 ولت)	600 وات AC (110 ولت)	380 وات	802.3af (15.4 وات در هر پورت): 24 802.3at (30 وات در هر پورت): 12
1000 وات AC (220 ولت) 1000 وات DC	600 وات AC (220 ولت)	1330 وات	802.3af (15.4 وات در هر پورت): 48 802.3at (30 وات در هر پورت): 44

مورد	شرح
حافظه (RAM)	2 گیگابایت
فلاش	در کل 1 گیگابایتبرای مشاهده اندازه حافظه فلش موجود، را اجرا کنیدنسخه نمایشفرمان
میانگین زمان بین خرابی ها (MTBF)	54.96 سال
میانگین زمان تعمیر (MTTR)	2 ساعت
دسترسی	> 0.99999
حفاظت از نوسانات پورت سرویس	حالت معمول: ± 6 کیلو ولت
حفاظت از نوسانات منبع تغذیه	استفاده از ماژول های برق متناوب: ± 6 کیلو ولت در حالت دیفرانسیل، 6 ± کیلو ولت در حالت مشترک استفاده از ماژول های برق DC: ± 2 کیلو ولت در حالت دیفرانسیل، ± 4 کیلو ولت در حالت مشترک
ابعاد (H x W x D)	ابعاد اصلی (به استثنای قطعات بیرون زده از بدنه): 43.6 mm x 442.0 mm x 420.0 mm (1.72 اینچ x 17.4 اینچ x 16.5 اینچ) حداکثر ابعاد (عمق فاصله پورت‌های روی پانل جلو تا دسته روی پانل عقب است): 43.6 میلی‌متر x 442.0 میلی‌متر x 448.0 میلی‌متر (1.72 اینچ x 17.4 اینچ x 17.7 اینچ)
وزن (با بسته بندی)	9.9 کیلوگرم (21.83 پوند)
درگاه های پشته ای	10 پورت GE SFP+ در پنل جلویی
RTC	پشتیبانی
RPS	پشتیبانی نشده
PoE	پشتیبانی
محدوده ولتاژ نامی	ورودی AC: 100 ولت AC تا 130 ولت AC، 200 ولت AC تا 240 ولت AC، 50/60 هرتز ورودی DC ولتاژ بالا: 240 ولت DC ورودی DC: -48 V DC تا -60 V DC
محدوده حداکثر ولتاژ	ورودی AC: 90 ولت AC تا 290 ولت AC، 45 هرتز تا 65 هرتز ورودی DC ولتاژ بالا: 190 ولت DC تا 290 ولت DC ورودی DC: -38.4 V DC تا -72 V DC
حداکثر مصرف برق (100% توان خروجی، سرعت کامل فن ها)	عدم ارائه عملکرد PoE: 132 وات 100٪ بارگذاری PoE: 1750 وات (PoE: 1440 وات)
مصرف برق معمولی (30% بار ترافیکی، تست شده بر اساس استاندارد ATIS)	108 وات
دمای عملیاتی	-5 درجه سانتی گراد تا +45 درجه سانتی گراد (23 درجه فارنهایت تا 113 درجه فارنهایت) در ارتفاع 0-1800 متری (0-5906 فوت) توجه داشته باشید: هنگامی که ارتفاع 1800-5000 متر (5906-16404 فوت) است، هر بار که ارتفاع 220 متر (722 فوت) افزایش می یابد، بالاترین دمای عملیاتی 1 درجه سانتی گراد (1.8 درجه فارنهایت) کاهش می یابد. هنگامی که دمای محیط کمتر از 0 درجه سانتیگراد (32 درجه فارنهایت) است، کلید را نمی توان راه اندازی کرد.
دمای ذخیره سازی	-40 درجه سانتی گراد تا +70 درجه سانتی گراد (-40 درجه فارنهایت تا +158 درجه فارنهایت)
نویز در دمای معمولی (27 درجه سانتیگراد، قدرت صدا)	< 62.3 دسی بل (A)
رطوبت نسبی	5٪ تا 95٪، غیر متراکم
ارتفاع عملیاتی	0-5000 متر (0-16404 فوت)
گواهینامه	گواهینامه EMC گواهینامه ایمنی صدور گواهینامه ساخت
شماره قطعه	02353AJJ 02353AJJ-001 02353AJJ-00
