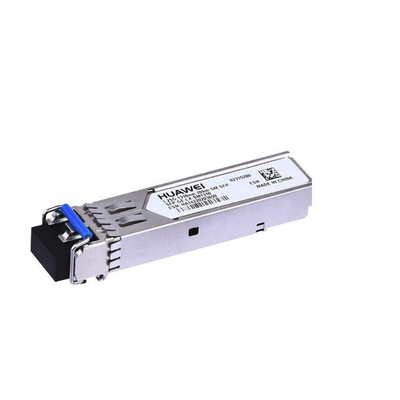

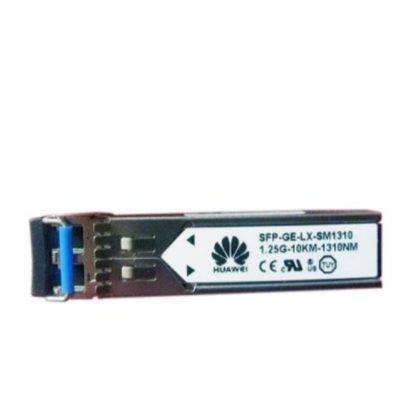

Huawei SFP-GE-LX-SM1310 ماژول گیرنده نوری ESFP GE حالت تک 1310nm 10km LC

ماژول نوری تک حالته SFP-GE-LX-SM1310 گیگابیتی یک ماژول نوری گیگابیتی بسیار پرکاربرد است.نوع بسته تک حالته گیگابیتی SFP است، نرخ انتقال 1.25G، طول موج مرکزی 1310 نانومتر است و فاصله انتقال در صورت استفاده با فیبر تک حالته می تواند به 10 کیلومتر برسد.ماژول‌های اپتیکال تک حالته گیگابیتی از قابلیت تعویض گرم و کم تلفات پشتیبانی می‌کنند.در مرحله بعد، برخی از دانش اولیه ماژول نوری تک حالته SFP-GE-LX-SM1310 گیگابیتی را معرفی خواهم کرد.

اصل:

اصل کار تک حالته گیگابیتی تبدیل فوتوالکتریک است.انتهای فرستنده سیگنال های الکتریکی را به سیگنال های نوری تبدیل می کند و پس از انتقال از طریق فیبرهای نوری، انتهای گیرنده سیگنال های نوری را به سیگنال های الکتریکی تبدیل می کند.بخش ارسال کننده عبارت است از: سیگنال الکتریکی با نرخ کد معینی توسط تراشه راننده داخلی وارد و پردازش می شود تا لیزر نیمه هادی (LD) یا دیود ساطع کننده نور (LED) را برای انتشار یک سیگنال نوری مدوله شده با نرخ متناظر هدایت کند.دارای یک مدار کنترل خودکار قدرت نوری در داخل است، به طوری که قدرت سیگنال نوری خروجی ثابت می ماند.بخش دریافت کننده عبارت است از: یک سیگنال نوری با نرخ کد مشخصی به ماژول وارد می شود و سپس توسط یک دیود تشخیص نور به سیگنال الکتریکی تبدیل می شود.

جدول 9-8 مشخصات SFP-GE-LX-SM1310

مورد	ارزش
اطلاعات اولیه
نام ماژول	SFP-GE-LX-SM1310
شماره قطعه	02315200
مدل	SFP-GE-LX-SM1310
فاکتور فرم	eSFP
استاندارد کاربردی	1000BASE-LX10/LH
نوع رابط	LC
نوع فیبر نوری	SMF
دمای جعبه کار [°C(°F)]	0 درجه سانتی گراد تا 70 درجه سانتی گراد (32 درجه فارنهایت تا 158 درجه فارنهایت)
سرعت انتقال [bit/s]	1 گیگابیت بر ثانیه
فاصله انتقال هدف [کیلومتر]	فیبر تک حالته: 10 کیلومتر
ویژگی های نوری فرستنده
طول موج مرکز [nm]	1310 نانومتر
حداکثر توان نوری Tx [dBm]	-3.0 dBm
حداقل توان نوری Tx [dBm]	-9.0 dBm
حداقل نسبت انقراض [dB]	9 دسی بل
ویژگی های نوری گیرنده
حساسیت Rx [dBm]	-20.0 dBm
قدرت اضافه بار [dBm]	-3.0 dBm

اطلاعیه ها:

1. بسته بندی را باز کنید، محصولات را به دقت بررسی کنید و به آرامی بردارید.
2. محصول یک تجهیزات کاملاً جدید و اصلی باز نشده است.
3. کلیه محصولات 3 سال گارانتی دارند و خریدار مسئول هزینه حمل و نقل بازگشت است.

خریداران بین المللی لطفا توجه داشته باشند:
عوارض واردات، مالیات و هزینه ها در قیمت کالا یا هزینه حمل و نقل لحاظ نمی شود.این هزینه ها به عهده خریدار می باشد.
لطفاً برای تعیین اینکه این هزینه های اضافی قبل از مناقصه یا خرید، با اداره گمرک کشور خود بررسی کنید.
هزینه های گمرکی معمولاً توسط شرکت حمل و نقل دریافت می شود یا هنگام تحویل گرفتن کالا دریافت می شود.این ردیف های پرداختی، هزینه های اضافی حمل و نقل نیستند.
ما ارزش کالا را کم نمی‌کنیم یا کالا را به عنوان هدیه در فرم‌های گمرک علامت‌گذاری نمی‌کنیم.انجام این کار خلاف قوانین ایالات متحده و بین المللی است.
تاخیر در گمرک به عهده فروشنده نیست.
